ZJC-30D

罗茨真空泵系列 > ZJC

特性特点：

产品详情

主要技术参数：

型号	极限压力		抽气速率	进气口径	排气口径	最大允许压差		泵转速	配用功率	重量	推荐配用前级泵
型号	Pa	Torr	L/s	mm	mm	hPa	Torr	r/min	kw	kg	推荐配用前级泵
ZJC-30	5X10^-2	3.76X10^-4	30	50	50	80	60	2980	0.75	75	2XZ-4/2XZ-8
ZJC-70	5X10^-2	3.76X10^-4	70	80	80	100	75	2980	1.1	87	2XZ-8/2X-15
ZJC-150C	5X10^-2	3.76X10^-4	150	100	100	80	60	2980	2.2	195	2H-30B
ZJC-300C	5X10^-2	3.76X10^-4	300	150	100	80	60	2980	4	270	2H-70B
ZJC-600C	5X10^-2	3.76X10^-4	600	200	200	50	37	2980	7.5	555	2H-70B/H-150
ZJC-900C	5X10^-2	3.76X10^-4	900	200	200	50	37	2980	11	620	ZJC-300/2H-70B
ZJC-1200C	5X10^-2	3.76X10^-4	1200	250	200	50	37	2980	11	700	ZJC-600/H-150
ZJC-1800	5X10^-2	3.76X10^-4	1800	250	200	44	22.5	2980	18.5	845	ZJC-600/H-150
ZJC-2500	5X10^-2	3.76X10^-4	2500	320	250	30	22.5	2980	22	1400	ZJC-600/H-150
ZJC-5000	5X10^-2	3.76X10^-4	5000	400	320	30	22.5	2980	45	1500	ZJC-1200/H-300

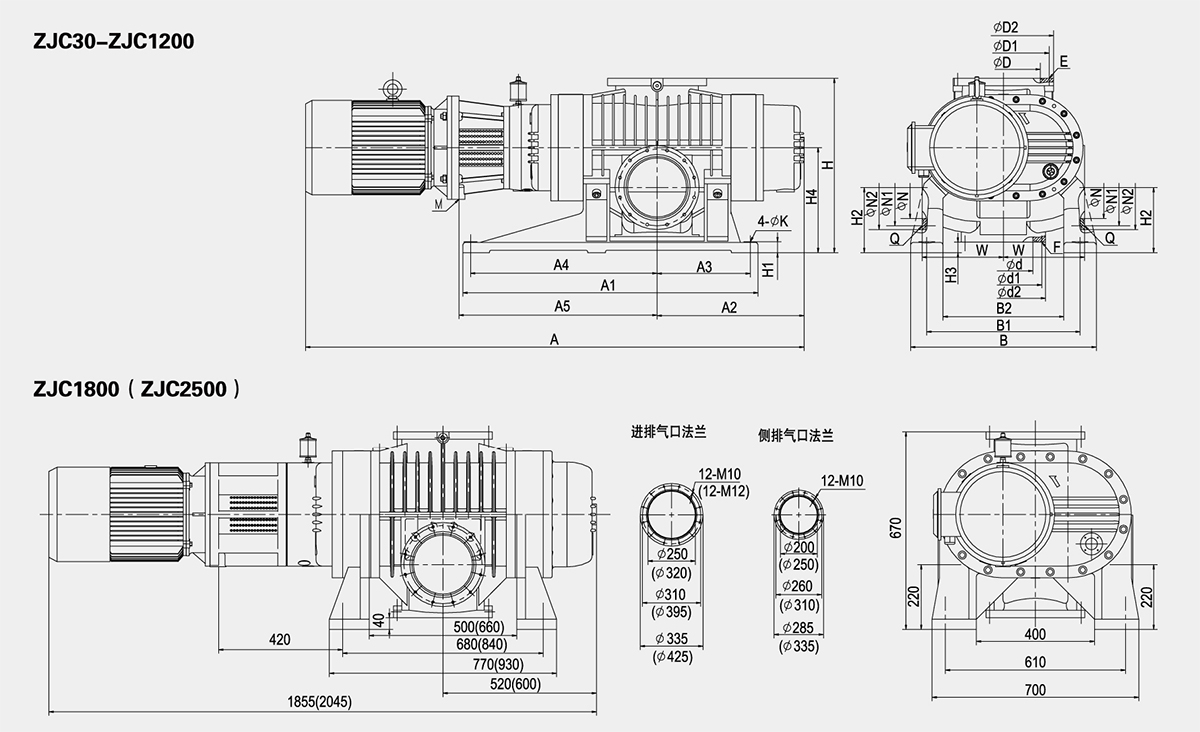

外形尺寸：

型号	A	A1	A2	A3	A4	A5	B	B1	B2	H	H1	H2	H3	H4	K	D	D1	D2	E	d	d1	d2	F	N	N1	N2	W	Q	M
ZJC-30	687	495	190	145	310	--	294	240	184	290	28	120	45	175	12	50	90	110	4-M8	50	90	110	4-M8	50	90	110	150	4-M8	--
ZJC-70	752	560	223	177.5	342.5	--	294	240	184	288	28	118	38	175	14	80	125	145	4-M8	80	125	145	4-M8	80	125	145	145	4-M8	--
ZJC-150C	900	640	252	195	385	--	400	320	260	365	26	145	40	225	20	100	145	170	4-M10	100	145	170	4-M10	100	145	170	183	4-M10	--
ZJC-300C	1074	800	332	275	465	--	400	320	260	403	30	158	53	243	20	150	195	220	8-M10	150	195	220	8-M10	100	145	170	183	4-M10	--
ZJC-600C	1355	830	393	277.5	482.5	557	574	480	354	560	39	205	40	345	24	200	250	275	8-M10	200	250	275	8-M10	200	250	275	275	8-M10	M20
ZJC-900C	1565	900	435	250	600	610	554	460	354	565	55	210	45	350	24	200	250	275	8-M10	200	250	275	8-M10	200	250	275	275	8-M10	M20
ZJC-1200C	1690	1000	500	316	632	670	630	520	410	590	37	220	35	355	24	250	310	335	12-M10	200	260	285	12-M10	200	260	285	275	12-M10	M20

特性曲线：
